２色ＬＥＤ（試作）
久しぶりに電気工作です。電球色と白色の２色を発光可能なＬＥＤを作ってみます。
仕組みは非常に簡単です。電球色と白色のチップＬＥＤを極性を反転させて２個並べて配線を半田付けするだけです。電源の極性を変えてやれば別々な色に光るわけですね。ＬＥＤは逆電圧を掛けると壊れると言う話を聞きますが，わが社の車輛のヘッド・テールライトは大体この仕組みで発光させており，今のところＬＥＤ切れは発生していないので大丈夫でしょう。

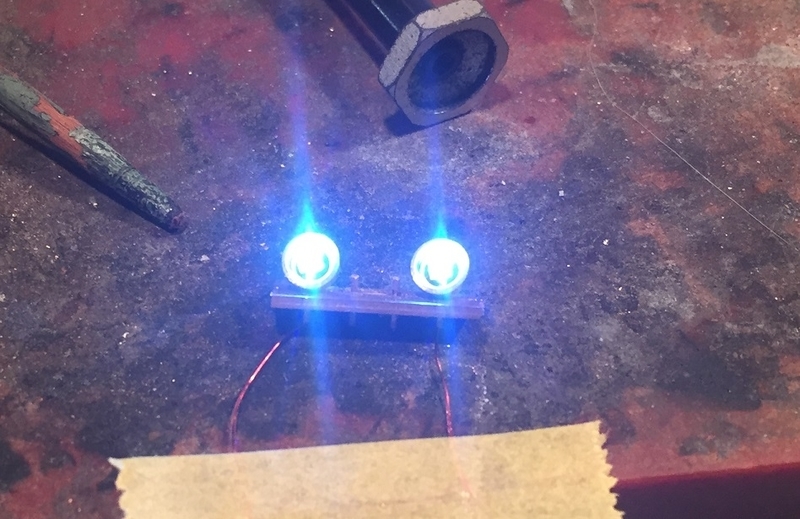

同じ物を幾つか作ってみました。ついでに傘も作って２個仕込んでみました。
これが電球色，
プラスとマイナスを入れ替えると白色に光ります。で，何の為にこんなもの用意したかと言うと，イーストアイの４号車に付く架線検測ライトは登場時は電球（色）だったのが，現在はＬＥＤに換装されて白く光っているようで，これら２色の違いを表現する方法を考えてみました。問題は小型化です。これは１６０８サイズを使用していますが２個並べるとちょっと大きくなり，写真に写っている傘にしか入りません。これだとオーバースケールなので，次は１００６サイズで作ってみます。
